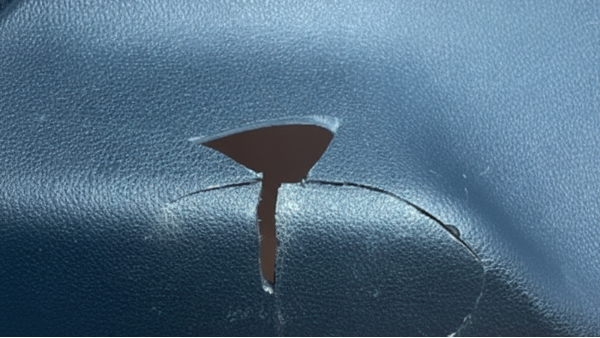

上個(gè)月處理過(guò)一個(gè)典型案例：某客戶的汽車內(nèi)飾件在冬季低溫（-15℃）下頻繁脆裂，退貨率高達(dá)15%。拆解后發(fā)現(xiàn)，他們用普通PP料替代了增韌改性PP，材料本身耐低溫沖擊強(qiáng)度不足，加上模具未針對(duì)PP的高收縮特性做補(bǔ)償，導(dǎo)致產(chǎn)品裝配時(shí)應(yīng)力集中開裂。

這不是個(gè)例——我們遇到太多注塑件缺陷（縮痕、熔接痕、尺寸偏差），追根溯源幾乎都指向兩個(gè)核心問(wèn)題：選錯(cuò)材料和模具設(shè)計(jì)未匹配材料特性。比如曾有客戶把ABS誤用作PP，結(jié)果產(chǎn)品強(qiáng)度直接下降40%，就是典型的"材料與模具脫節(jié)"導(dǎo)致的連鎖反應(yīng)。

第一步：選對(duì)材料

材料選錯(cuò)，后面的工藝再精細(xì)都是徒勞。我們見過(guò)客戶用ABS做耐高溫部件（實(shí)際需要PA66），也見過(guò)用普通PE做醫(yī)療級(jí)產(chǎn)品（應(yīng)選醫(yī)用級(jí)PE），最終要么性能不達(dá)標(biāo)，要么成本翻倍。

為什么材料選擇如此關(guān)鍵？

塑料的收縮率、流動(dòng)性、耐溫性、力學(xué)性能等核心參數(shù)，直接決定產(chǎn)品能否滿足使用場(chǎng)景。比如PP流動(dòng)性好但收縮率高（1.5-2.5%），ABS強(qiáng)度高但流動(dòng)性差，選錯(cuò)材料會(huì)導(dǎo)致：

• 性能失效（如低溫脆裂、高溫變形）
• 工藝難題（填充不滿、困氣燒焦）
• 成本浪費(fèi)（材料價(jià)格高卻用錯(cuò)場(chǎng)景）

可以用這五步材料選擇模板

我們內(nèi)部一直用這套邏輯，幫客戶從源頭規(guī)避風(fēng)險(xiǎn)：

1. 明確需求：列出產(chǎn)品核心指標(biāo)（耐溫范圍、負(fù)載要求、環(huán)境介質(zhì)、外觀等級(jí)）
2. 候選材料篩選：按需求匹配材料庫(kù)（如醫(yī)療級(jí)選ABS/PC，耐高溫選PA66/PPS）
3. 性能測(cè)試：關(guān)鍵指標(biāo)實(shí)測(cè)（如沖擊強(qiáng)度、熱變形溫度，必要時(shí)做高低溫循環(huán)測(cè)試）
4. 原型驗(yàn)證：3D打印或小批量試產(chǎn)，模擬實(shí)際使用場(chǎng)景
5. 成本優(yōu)化：在滿足性能的前提下，優(yōu)先選性價(jià)比更高的材料（如用HIPS替代ABS做非承重外殼）

第二步：按材料特性開模

選對(duì)材料后，注塑模具制造必須"跟著材料走"。不同材料的收縮率、流動(dòng)性、結(jié)晶特性差異極大，用同一套模具參數(shù)做PP和ABS，結(jié)果必然是一個(gè)縮痕嚴(yán)重，一個(gè)尺寸超差。

核心調(diào)整要點(diǎn)（附具體參數(shù)）

1. 收縮率補(bǔ)償：型腔尺寸必須算準(zhǔn)

塑料冷卻后會(huì)收縮，模具型腔尺寸需按"型腔尺寸=產(chǎn)品尺寸×(1+收縮率)"放大。結(jié)晶性塑料（如PP、PE）收縮率大且受模溫影響顯著（模溫高結(jié)晶度高，收縮率更大），非結(jié)晶性塑料（如ABS、PC）收縮率小且穩(wěn)定。

• PP：收縮率1.5-2.5%，型腔需放大1.8%（取中間值），模溫控制在50-70℃減少收縮波動(dòng)
• ABS：收縮率0.5-0.8%，型腔放大0.6%，模溫60-80℃提升表面光澤

2. 澆口設(shè)計(jì)：匹配材料流動(dòng)性

流動(dòng)性好的材料（PP、PE）可減小澆口尺寸（如點(diǎn)澆口直徑3mm），流動(dòng)性差的材料（ABS、PC）需增大澆口（如扇形澆口寬度8mm），否則會(huì)出現(xiàn)填充不滿或壓力損失過(guò)大。例如PP澆口可小，但要注意保壓補(bǔ)縮，避免縮痕；ABS則需通過(guò)大澆口+多澆口平衡填充，減少熔接痕。

3. 冷卻系統(tǒng)：控制結(jié)晶與內(nèi)應(yīng)力

• 結(jié)晶性塑料（PP）：需均勻冷卻，避免局部溫差導(dǎo)致收縮不均（建議冷卻水路間距≤50mm）
• 非結(jié)晶性塑料（ABS）：需快速冷卻定型，防止翹曲（水路貼近型腔表面，距離15-20mm）

4. 模具材料選擇：根據(jù)材料腐蝕性/磨損性調(diào)整

• 加玻纖的材料（如PA66+30%玻纖）會(huì)磨損型腔，需用S136淬火鋼（硬度HRC50以上）
• 普通PP/ABS可用718H預(yù)硬鋼（HRC30-35），兼顧成本與壽命

再比如ABS料：

• 材料端：選高流動(dòng)級(jí)ABS（如PA-757）改善填充
• 模具端：增加排氣槽（深度0.03mm，寬度5mm）解決熔接痕，澆口位置避開外觀面

結(jié)論

做好注塑件，沒(méi)有捷徑：先精準(zhǔn)選料，再按材料特性定制模具。材料決定"能不能做"，模具決定"做得好不好"，兩者結(jié)合才能從源頭避免90%的常見缺陷。世邦塑膠制品團(tuán)隊(duì)處理過(guò)3000+套模具，最深的體會(huì)就是：注塑不是"按圖加工"，而是"材料與模具的協(xié)同工程"。
